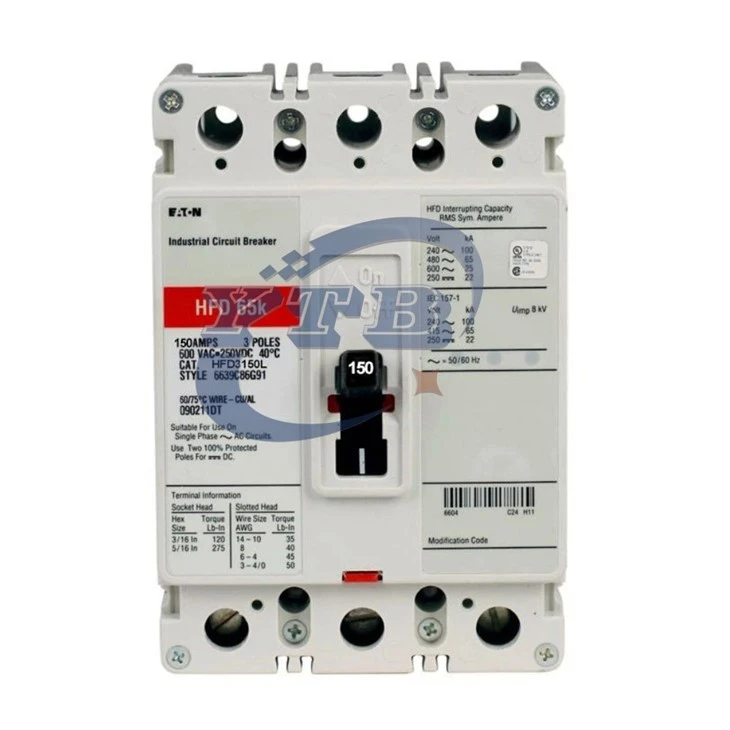

Présentation des performances du disjoncteur à boîtier moulé intégré Eaton HFD3150L
Le Eaton HFD3150L est un disjoncteur à boîtier moulé 3-complet à 3-pôles 150 A de la gamme Eaton Series C F-Frame. Largement utilisé pour la distribution d'énergie industrielle, ce MCCB offre une protection de circuit stable et fiable pour divers systèmes électriques.
Pré-assemblé et pré{1}}prééquipé en usine de déclencheurs thermiques-magnétiques et de bornes de ligne/charge, le Eaton HFD3150L ne nécessite aucun accessoire supplémentaire. Il prend en charge une installation et un câblage rapides, simplifiant considérablement l'assemblage de l'armoire et les travaux d'ingénierie sur-site.
Conçu avec une capacité de coupure élevée, le HFD3150L offre une valeur nominale de court-circuit-de 100 kA à 240 V et de 65 kA à 480 V. Il résiste efficacement aux courants de court-circuit industriels extrêmes et garantit une sécurité supérieure du système.
Durable, fiable et facile à installer, le Eaton HFD3150L est la solution MCCB idéale pour les applications de distribution d'énergie industrielle de 150 A.
Eaton HFD3150L Caractéristiques et avantages
●Il offre une capacité de coupure maximale de 100 kA, coupant en toute sécurité les courants de court-circuit-sous des tensions industrielles allant de 240 V à 480 V.
● Livré avec une unité de déclenchement magnétique-thermique-magnétique fixe intégrée qui se déclenche avec un retard dans des conditions de surcharge pour éviter les déclenchements intempestifs causés par le démarrage du moteur ou les surtensions transitoires.
● Adopte une conception modulaire standard pour une installation et une maintenance faciles.
Spécifications et paramètres
● Modèle : Eaton HFD3150L
● Courant nominal : 150 A
● Tension de fonctionnement nominale : 600 VCA/250 VCC
● Fréquence nominale : 50/60 Hz
● Type de déclenchement : Déclenchement thermique-magnétique (LI : Long-délai + Instantané)
● Connexion de câblage : double ligne et cosses de charge
● Type de montage : montage à boulon-sur panneau
Différences entre HFD3150L et FD3150L
Les HFD3150L et FD3150L sont des disjoncteurs à boîtier moulé de la série Eaton CF-Frame. Il s'agit d'unités complètes à 3-pôles 150 A équipées de déclencheurs magnéto-thermiques, partageant des dimensions globales et des positions de trous de montage identiques. Leurs principales différences résident dans le calibre d’interruption, les conditions de travail applicables et le coût, comme détaillé ci-dessous :
Capacité de coupure de-court-circuit différente (différence principale)
●HFD3150L : type à interruption élevée. Sa capacité de coupure nominale atteint 100 kA à 240 V CA et 65 kA à 480 V CA, offrant une résistance supérieure aux fortes surtensions de court-circuit-.
●FD3150L : type d'interruption standard. Il offre une capacité de coupure nominale de 65 kA à 240 V CA et de 35 kA à 480 V CA, suffisante pour la protection dans les applications de distribution d'énergie ordinaires.
Caractéristiques du matériau, de l'apparence et de la conception
Améliorer l'efficacité
● Matériau : le boîtier est fabriqué dans un matériau robuste avec des performances d'isolation fiables. Il résiste aux températures élevées et aux impacts physiques, résistant au vieillissement et aux fissures même dans des environnements industriels complexes. Il fonctionne de manière cohérente et stable dans tous les types d'ateliers-à usage intensif, offrant une durabilité exceptionnelle.
● Apparence : il adopte des dimensions standards-de l'industrie et s'adapte à toutes les armoires de distribution courantes sans occuper d'espace interne supplémentaire. L'ensemble de l'unité a une surface lisse avec une finition soignée, sans bavures, avec un aspect robuste et solide. Il offre une apparence soignée et professionnelle, qu'il soit assemblé dans des armoires électriques domestiques complètes ou associé à des machines et équipements exportés.
● Conception : il présente une conception intégrée-tout-en-un-, pré-équipé de déclencheurs thermiques-magnétiques et de bornes de ligne/charge en usine. Aucune pièce de rechange supplémentaire ne doit être achetée séparément, et vous pouvez le câbler et l'installer juste après réception.
Assistance après-vente
Quantité disponible : En stock.
01
Garantie : 12 mois.
02
Délai : Expédition sous 3 à 5 jours ouvrés.
03
Conditions de paiement : T/T. Prise en charge du RMB (CNY).
04
Partenaires de messagerie : FedEx, DHL, UPS, TNT, EMS, SF express.
05
FAQ
Q1 : Le HFD3150L est-il un disjoncteur complet ou simplement un châssis nu ?
A1 : Le Eaton HFD3150L est un disjoncteur complet entièrement assemblé. Il est livré avec un déclencheur magnétique thermique fixe -construit en usine et des bornes de ligne et de charge standard. Il peut être câblé et installé directement après l'achat, sans composants de déclenchement supplémentaires à acheter séparément.
Q2 : Quel est le pouvoir de coupure du HFD3150L ? Est-ce que cela varie sous différentes tensions ?
A2 : Sa capacité de coupure en court-circuit-diffère en fonction de la tension de fonctionnement : 100 kAIC à 240 VCA, 65 kAIC à 480 VCA, 25 kAIC à 600 VCA et 22 kAIC à 250 VCC. Veuillez le faire correspondre en fonction de la tension réelle de votre système et du courant de court-circuit -attendu lors de la sélection du modèle.
Q3 : Le courant de déclenchement du HFD3150L peut-il être ajusté ?
A3 : Le HFD3150L est équipé d'un déclencheur thermique-magnétique fixe. Sa valeur de courant de déclenchement est préréglée en usine et ne peut pas être ajustée sur site. Si vous avez besoin d'un modèle avec des paramètres de déclenchement réglables, vous pouvez vous renseigner sur les disjoncteurs de la même série -Eaton avec déclencheurs électroniques.
Q4 : Comment puis-je passer une commande ou demander des remises sur les achats groupés ?
A4 : Envoyez la quantité de commande requise par e-mail à Irene8866@163.com ou laissez-nous un message sur WhatsApp (+86 18950163907). Nous vous répondrons dans les 24 heures avec un devis formel et une confirmation de stock.
Pour plus d'informations sur les produits, veuillez contacter notre équipe commerciale professionnelle pour obtenir les dernières informations sur les prix et les stocks du Eaton HFD3150L !
